Această serie pornește de la o hartă selectată în Atlas of Design, volumul VI – o lucrare premiată cu locul 2 la British Cartographic Society Peter Jolly Award (2022). Exemplele prezentate aici sunt extrase direct din acea hartă și au fost alese pentru a ilustra bune practici în designul cartografic.

Nu-i așa că nu ți-ar plăcea să vezi o hartă cu peste 100 de etichete și simboluri unde toate arată la fel? Cititorii au nevoie să distingă mai ușor informațiile pe care tu le transmiți, iar diferențierea vizuală este esențială. Putem categorisi aceste elemente și, în funcție de categorie, să atribuim simboluri sau dimensiuni puțin diferite.

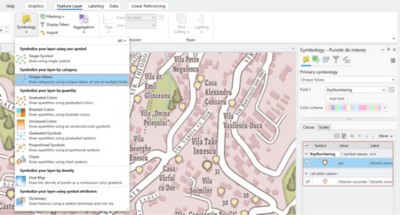

Pentru a simboliza un strat în funcție de categorii, putem alege simbologia Unique Values. În exemplul de mai jos, nu s-a ales un simbol diferit, deși s-ar fi putut face asta. S-a încărcat același simbol, pentru care s-a modificat doar dimensiunea.

Dacă îți dorești să continui cu etichete, clasele de etichete se pot crea pornind de la clasele de simbologie, fără să mai fie nevoie să le definești manual. Mai întâi, activează etichetarea pe stratul tematic din hartă, prin clic dreapta → Label. Apoi, în panoul Labeling Properties, poți simboliza fiecare clasă în parte.

O hartă necesită echilibru vizual. Nu este recomandat să existe zone foarte aglomerate sau libere, care ar putea face să pară că harta se dărâmă. Soluția ar fi, în primul rând, să distribuim uniform elementele din layout. Apoi, să nu ne imaginăm că restul componentelor din hartă – cum ar fi textul, legenda, scara, ilustrațiile și altele – pot încăpea doar în forme tip dreptunghi.

Dacă unele elemente provin direct din aplicații DTP (Desktop Publishing) și nu mai au nevoie de actualizare după export, textul sau legenda ar fi de preferat să fie adăugate direct în GIS. Cum putem face asta și să asigurăm echilibrul?

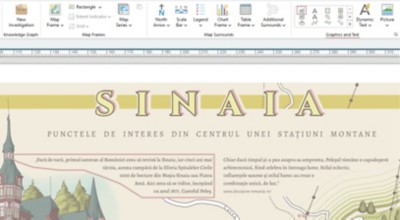

Dacă este vorba de text, să alegem Polygon Text, din cadrul Graphics and Text din Ribbon, apoi, înainte de a introduce textul, să desenăm forma în care ne dorim să se încadreze. Și nu îți face griji, aceasta va putea fi modificată ulterior, prin clic dreapta pe element → Edit Vertices. Așa cum observi, forma nu trebuie să fie perfectă, deoarece în produsul afișat conturul nu va fi vizibil. Contează ca textul să fie încadrat așa cum trebuie.

Etichetele, simbolurile și layout-ul pot lucra împreună pentru a crea o hartă clară și echilibrată. Mulțumesc că ai citit acest articol și rămâi aproape pentru alte articole despre cartografia în ArcGIS.
