Credeți că dronele sunt utile doar pentru a realiza fotografii aeriene spectaculoase și survoluri panoramice? Gândiți-vă din nou! Cu puțin ajutor din partea ArcGIS Drone2Map, acele imagini uluitoare se pot transforma în modele 3D complete, perfecte pentru explorarea, analizarea sau pur și simplu pentru a vă arăta locurile preferate într-un mod cu totul nou. Astăzi, Red Rocks Park și Amfiteatrul sunt în centrul atenției și, da, sunt la fel de impresionante în 3D ca și în realitate. Haideți să parcurgem împreună acest proces.

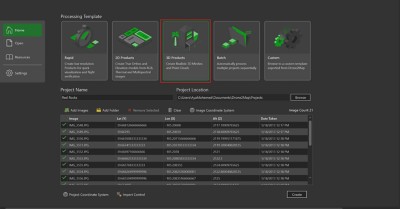

Totul începe în ArcGIS Drone2Map. Faceți clic pe New Project, alegeți șablonul 3D Products și dați proiectului un nume, de exemplu Red_Rocks_3D_Model. Selectați locul în care doriți să îl salvați pe computer.

Apoi vine partea distractivă: adăugarea fotografiilor realizate cu drona. Faceți clic pe Add Folder și selectați folderul cu imagini salvat pe computerul dvs. local. Imaginile utilizate pentru acest proiect au fost descărcate de pe DroneMapper, o platformă care oferă imagini aeriene de înaltă calitate și instrumente de cartografiere. Fiecare fotografie include date de localizare încorporate, astfel încât Drone2Map știe exact unde să le plaseze pe hartă.

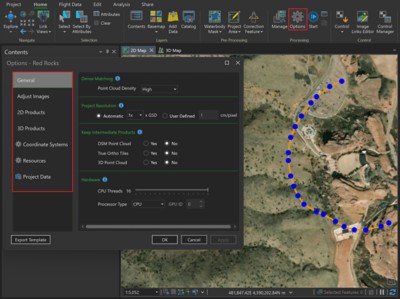

Înainte de a continua, luați-vă un moment pentru a revizui și personaliza setările proiectului. Faceți clic pe fila Acasă, apoi selectați Opțiuni. Sunt disponibile mai multe file de configurare:

• General tab – Reglați rezoluția pentru rezultat, densitatea norului de puncte și viteza de procesare.
• Fila Adjust Images – Reglați cu precizie alinierea imaginilor și generarea punctelor de legătură.
• Fila 3D Products – Asigurați-vă că sunt bifate atât 3D Mesh, cât și Point Cloud (Nor de puncte).

După ce totul arată bine, închideți fereastra Options (Opțiuni).

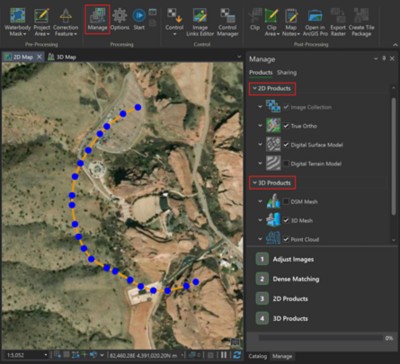

Faceți clic pe Gestionare (tot în fila Home) pentru a vedea ce urmează să fie creat. Veți observa o listă de verificare: produse 2D, produse 3D, precum și un raport de procesare, care vă va indica ulterior cât de precis este modelul dvs.

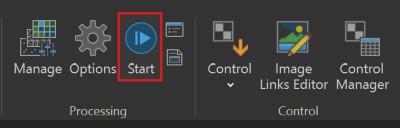

Gata? Faceți clic pe Start și lăsați Drone2Map să-și facă treaba. Această parte poate dura puțin, în funcție de viteza computerului și de numărul de imagini cu care lucrați.

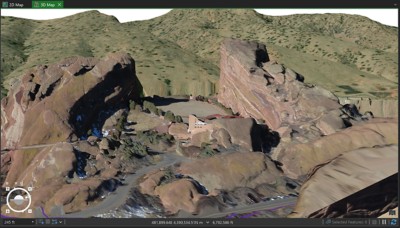

Odată ce procesarea este finalizată, proiectul se va actualiza automat cu modelul dvs. 3D. Faceți clic pe Harta 3D pentru a deschide scena virtuală — Red Rocks în toată splendoarea sa detaliată și texturată. Rețeaua 3D oferă un model de suprafață extrem de realist al formațiunilor stâncoase iconice ale parcului și al scaunelor amfiteatrului, în timp ce norul de puncte conține milioane de puncte geospațiale, fiecare încorporând date privind altitudinea și coordonatele.

Vrei să explorezi cu adevărat? Activează instrumentul Explorează. Ține apăsat butonul stâng al mouse-ului pentru a te deplasa, butonul drept pentru a mări și derulează pentru a roti și înclina. E ca și cum ai zbura printr-o lume în miniatură! Poți chiar să dai clic pe puncte din Point Cloud pentru a obține informații despre altitudine și locație. Sunt date, dar sunt interesante. Când ești mulțumit de modelul tău, nu uita să îl salvezi folosind Save Project (colțul din stânga sus, ușor de găsit).

Credite

Datele bazate pe imagini au fost obținute din setul de date exemplu Red Rocks, Colorado – Oblique, furnizat de DroneMapper.
