Diagramele de tip scatter plot din ArcGIS Pro oferă o modalitate intuitivă de a explora relațiile numerice din  datele spațiale. În doar câțiva pași, puteți vizualiza modul în care două variabile interacționează, identifica  grupări sau tendințe și conecta aceste tipare cu locațiile geografice de pe hartă.

Folosind stratul „Volcanoes Around the World” din colecția Living Atlas, putem analiza relația dintre  latitudine  (poziție) și altitudine (înălțime) pentru a observa dacă vulcanii situați la anumite latitudini tind să aibă  altitudini  mai mari sau mai mici.

Urmați acești pași simpli pentru a crea o diagramă de tip scatter plot în ArcGIS Pro.

Deschiderea instrumentului Scatter Plot

1. În panoul Contents, selectași stratul pe care doriți să îl analizați.
2. Accesați fila Data din bara de instrumente.

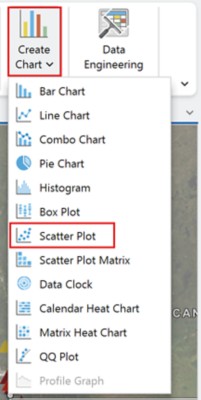

3. Facețiclic pe Create Chart → Scatter Plot.

Panoul Chart Properties se va deschide în partea dreaptă a ecranului.

Alegerea variabilelor

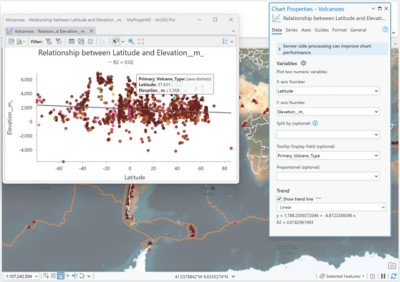

În secțiunea Chart Properties – Variables, selectați două câmpuri numerice pe care doriți să le comparați.

Exemplu:

• Axa X: Latitudine
• Axa Y: Altitudine (m)

Alegeți variabilele care se potrivesc cel mai bine datelor și obiectivelor dumneavoastră de analiză.

Opțional:

• Tooltip Display Field – afișează un atribut de identificare (ex.: numele vulcanului).
• Proportional – dimensionează punctele în funcție de un alt câmp numeric (ex.: Anul ultimei erupții cunoscute).

Afișarea liniei de tendință

ArcGIS Pro calculează automat o linie de tendință care modelează relația dintre cele două variabile.

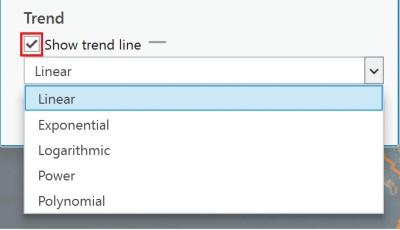

Bifați opțiunea Show trend line pentru a o activa. Puteți alege diferite tipuri de linii de tendință:

• Liniară
• Exponențială
• Logaritmică
• De putere
• Polinomială

O ecuație de regresie și o valoare R² vor apărea sub grafic, indicând cât de strâns sunt corelate variabilele  (cu cât R² este mai aproape de 1, cu atât relația este mai puternică).

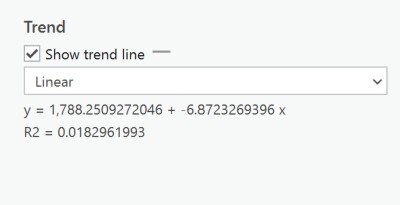

În exemplul cu vulcanii, rezultatele au fost:

Personalizarea aspectului diagramei

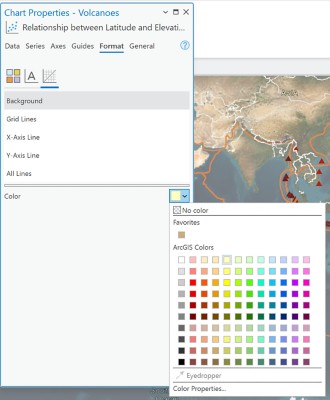

ArcGIS Pro vă permite să ajustați detaliile vizuale ale diagramei pentru a o face mail clară și mai informativă:

• Modificați culoarea simbolurilor, dimensiunea și transparența punctelor.
• Adăugați sau editați titlurile și etichetele axelor din fila General.
• Formatați valorile numerice sau aplicațiă axe logaritmice dacă datele prezintă variații mari.
• Adăugați linii de ghidaj pentru a evidenția praguri sau valori importante.

Aflațimai multe despre crearea diagramelor de tip scatter plot în ArcGIS Pro accesând documentația oficială

Credite și sursa datelor

Setul de date despre vulcani utilizat în acest articol provine din Smithsonian Global Volcanism Program Holocene Volcano List, publicat de Smithsonian Institution și disponibil prin ArcGIS Living Atlas.

Poți accesa serviciul REST al stratului aici: Smithsonian Global Volcanism Program Holocene Volcano List (FeatureServer)

Imagine de copertă: generată cu ajutorul modelului Gemini 3 Pro Nano – Ediția Banana
