Fiecare dashboard un layout modul în care elementele sale sunt aranjate pe ecran. Dashboard-urile sunt alcătuite din rânduri și coloane, care acționează ca niște containere pentru elementele dumneavoastră (hărți, grafice,  indicatori  etc.).

Pe măsură ce adăugați elemente, acestea apar în layout tree din panoul View. Acest arbore vă oferă o imagine  rapidă asupra structurii dashboard-ului și vă ajută să gestionați modul în care totul este organizat.

Aspectul desktop este vizualizarea implicită a unui dashboard și este optimizat pentru ecrane de dimensiuni mari. Acesta include trei zone principale ale interfeței: Corpul (Body), Antetul (Header) și Bara laterală (Sidebar). Modul în care sunt aranjate aceste zone influențează claritatea, lizibilitatea  și ușurința în utilizare a dashboard-ului.

Se recomandă un aranjament care evidențiază informațiile esențiale și menține un echilibru vizual între toate elementele. La redimensionarea ferestrei browserului, elementele din dashboard se ajustează automat pentru a se adapta spațiului disponibil.

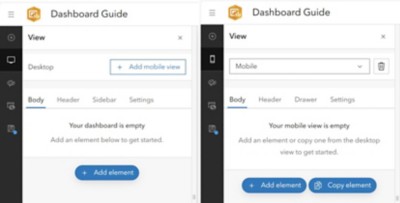

O vizualizare dedicată pentru dispozitive mobile poate fi creată pentru utilizatorii de telefoane sau tablete. Aspectul pentru mobil include secțiunile Body, Header și  Drawer, aranjate special pentru ecrane mai mici. Designul  este  conceput pentru a menține informațiile clare și ușor de navigat printr-o derulare verticală simplă.

Vizualizările mobile nu trebuie să reflecte exact vizualizarea desktop. Puteți copia elementele existente din  desktop view sau puteți  adăuga elemente noi, special concepute pentru utilizatorii de dispozitive mobile.  Pentru cele mai bune practici,  consultați Mobile view guidelines.

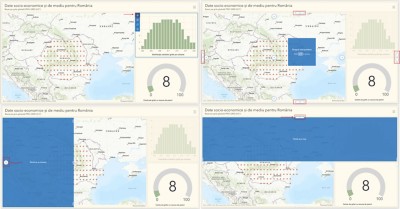

Doriți să rearanjați elementele dashboard-ului dumneavoastră? Pur și simplu folosiți funcția drag & drop:

• Plasați cursorul peste element până când apare mânerul de tragere (drag handle).
• Trageți elementul către indicatorii de poziție (left, right, top, bottom, center).
• Eliberați când vedeți opțiunea „Dock as row” sau „Dock as column”.

Fixarea elementelor (docking sau andocare) determină dacă acestea se aliniază unal lângă alta sau se suprapun  vertical.

Redimensionarea elementelor

În anumite situații, un grafic poate necesita mai mult spațiu decât altul.

• Plasați cursorul pe marginea elementului până când acesta devine o săgeată de redimensionare.
• Trageți pentru a ajusta dimensiunea.

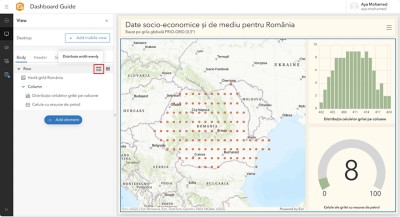

• Pentru a redimensiona uniform rânduri sau coloane, utilizați butoanele Distribute Width și Distribute Height  din arborele de layout.

Gruparea elementelor le păstrează aliniate orizontal, fără margini suplimentare, și permite mutarea sau  redimensionarea lor împreună.

Pentru a grupa elementele:

• Trageți un element peste altul, dar țineți apăsată tasta Shift înainte de a-l elibera.
• Indicatorii se vor colora în verde, arătând că se creează un grup.

Acest ghid a prezentat modul de aranjare, mutare, redimensionare și grupare a elementelor în layoutul tabloului de bord ArcGIS. Puteți afla mai multe despre layouturile dashboard-urilor în documentația oficială ArcGIS

Credite

Datele utilizate în acest articol provin din setul de date PRIO-GRID, dezvoltat de Peace Research Institute Oslo (PRIO). Tollefsen, A. F., Strand, H. și Buhaug, H. (2012). PRIO-GRID: A unified spatial data structure. Journal of Peace Research, 49(2), 363–374.

Peace Research Institute Oslo (PRIO). Disponibil la: https://www.prio.org/data/9
