Una dintre provocările unui cartograf este să creeze o hartă folosind un tip de date diferit față de cele utilizate  în mod obișnuit. Un nou tip de date implică metode distincte de simbolizare, un flux de lucru adaptat și un design care să arate diferit.

Uneori, hărțile trebuie să reflecte realitatea așa cum este surprinsă în imagini aeriene. În acest articol vei descoper câteva trucuri pentru editarea și simbolizarea imaginilor în ArcGIS Pro, utilizând extensia ArcGIS Maps for Adobe Creative Cloud, precum și cum să aliniezi vizual două imagini și să obții un design final atractiv.

Designul acestei perechi de hărți a fost inspirat de harta “Cernica Monastery”, premiată în 2023 cu premiul Peter Jolly Award, la Conferința British Cartographic Society.

• Clarificare inițială: Ortofotoplanurile se creează, de cele mai multe ori, doar pe zonele de interes, din cauza  resurselor consumate. La fel și imaginile satelitare cu rezoluție foarte mare.
• Exemplu practic: În cazul nostru, imaginile obținute din dronă acoperă doar vatra satelor Ileana și Răzoarele, plus Arțari din comuna Ileana, jud. Călărași.

Pași în ArcGIS Pro:

1. Adaugă imaginea procesată în proiect.

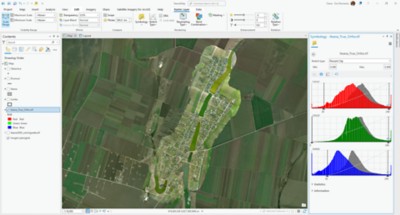

2. Selectează imaginea și mergi la tabul Raster Layer → grupul Rendering → Symbology.
3. La Stretch Type, clic pe iconița histogramă. Ajustează valorile minime și maxime pentru benzile RGB (Roșu, Verde, Albastru).

• Scop: Vegetația să fie mai verde, pentru a compensa diferențele de anotimp între imagini.

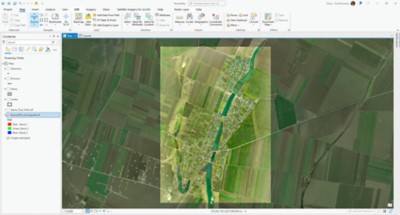

De asemenea, vom folosi în fundal imaginile din harta de fundal Imagery oferită de Esri în ArcGIS Pro, dar și aceasta necesită o aliniere în raport cu ortofotaplanul. Acestea pot fi procesate într-o aplicație dedicată, cum ar fi Adobe Photoshop, prin intermediul extensiei ArcGIS Maps for Adobe Creative Cloud, dacă imaginile sunt deja stocate ca servicii. Ulterior procesării, imaginea finală poate arăta astfel:

Pentru ambele hărți s-a creat un strat de drumuri, care a fost etichetat, și un strat cu obiective. În layout au fost adăugate elementele principale: titlul, medalionul și semnul nordului.

S-a dorit includerea unui gradient definit manual, de tipul Freeform Gradient disponibil în Adobe Illustrator. Din  acest motiv, dar și pentru că hărțile conțineau puține elemente vectoriale și era nevoie de alte elemente grafice  create direct în Illustrator, s-a ales exportul hărților în format .AIX pentru a fi importate prin extensia ArcGIS Maps for Adobe Creative Cloud.

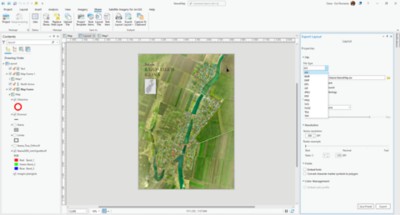

Când se utilizează acest format, simbologia trebuie menținută cât mai simplă, așa cum se observă în imaginea  de  mai jos:

Formatul AIX este disponibil alături de celelalte formate vectoriale atunci când layout-ul este deschis, prin clic pe  Share → Export Layout din grupul Output, iar la secțiunea File Type se selectează AIX.

Extensia ArcGIS Maps for Adobe Creative Cloud conectează datele GIS cu aplicațiile Adobe, permițând acces  la  hărți din ArcGIS Online sau ArcGIS Enterprise direct în Photoshop și Illustrator. Fișierele AIX exportate din ArcGIS Pro se deschid în Illustrator pentru editare vectorială avansată, oferind control creativ complet și integrare rapidă  cu date actualizate.

Pași esențiali:

• Verifică cerințele de instalare: https://doc.arcgis.com/en/maps-for-adobecc/latest/install/requirements.htm
• După instalare, extensia se găsește în Window → Extensions.
• Autentifică-te în contul ArcGIS (Online sau Enterprise).

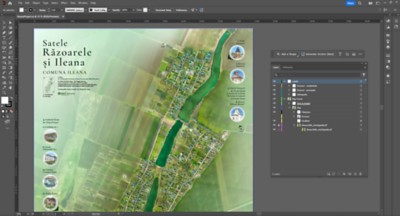

• Deschide fișierul exportat din ArcGIS Pro. Vei observa că straturile sunt organizate la fel ca în layoutul final din ArcGIS Pro, ceea ce ajută la editarea rapidă a datelor vectoriale.

Rezultatul final

Harta satului Arțari a fost expusă în 2024 la Galeria de Hărți NACIS.

Resurse recomandate

Seria de tutoriale ArcGIS Maps for Adobe Creative Cloud: https://learn.arcgis.com/en/paths/arcgis-maps-for-adobe-creative-cloud/

Documentația: https://www.esri.com/en-us/arcgis/products/maps-for-adobecc/resources

Videoclipuri: https://mediaspace.esri.com/channel/ArcGIS+Maps+for+Adobe+Creative+Cloud/238781703

ArcGIS Blog: https://www.esri.com/arcgis-blog/?s=#&products=maps-for-adobecc

Credite

• Ortofotoplan Răzoarele și Ileana: Ionuț Șandric, Mihai Minculescu
• Harta de fundal: Maxar – Esri Imagery Basemap, 2024
• Creare și prelucrare ortofotplan: ArcGIS Drone2Map
